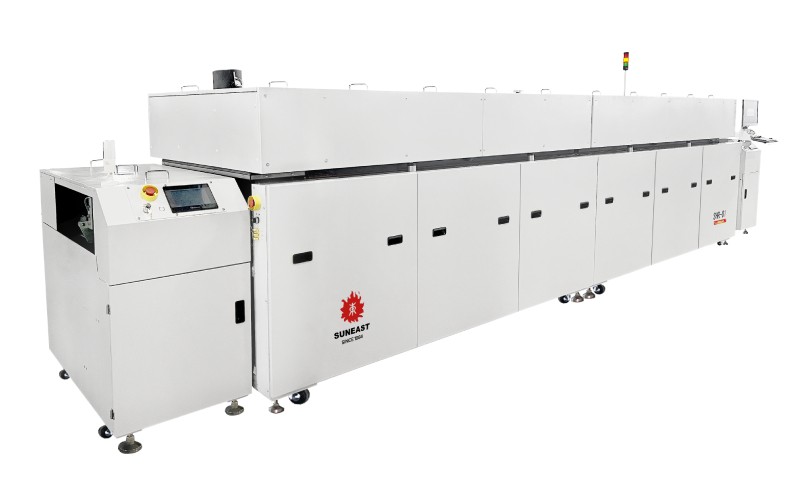

高温隧道炉

型号:SHR-01K

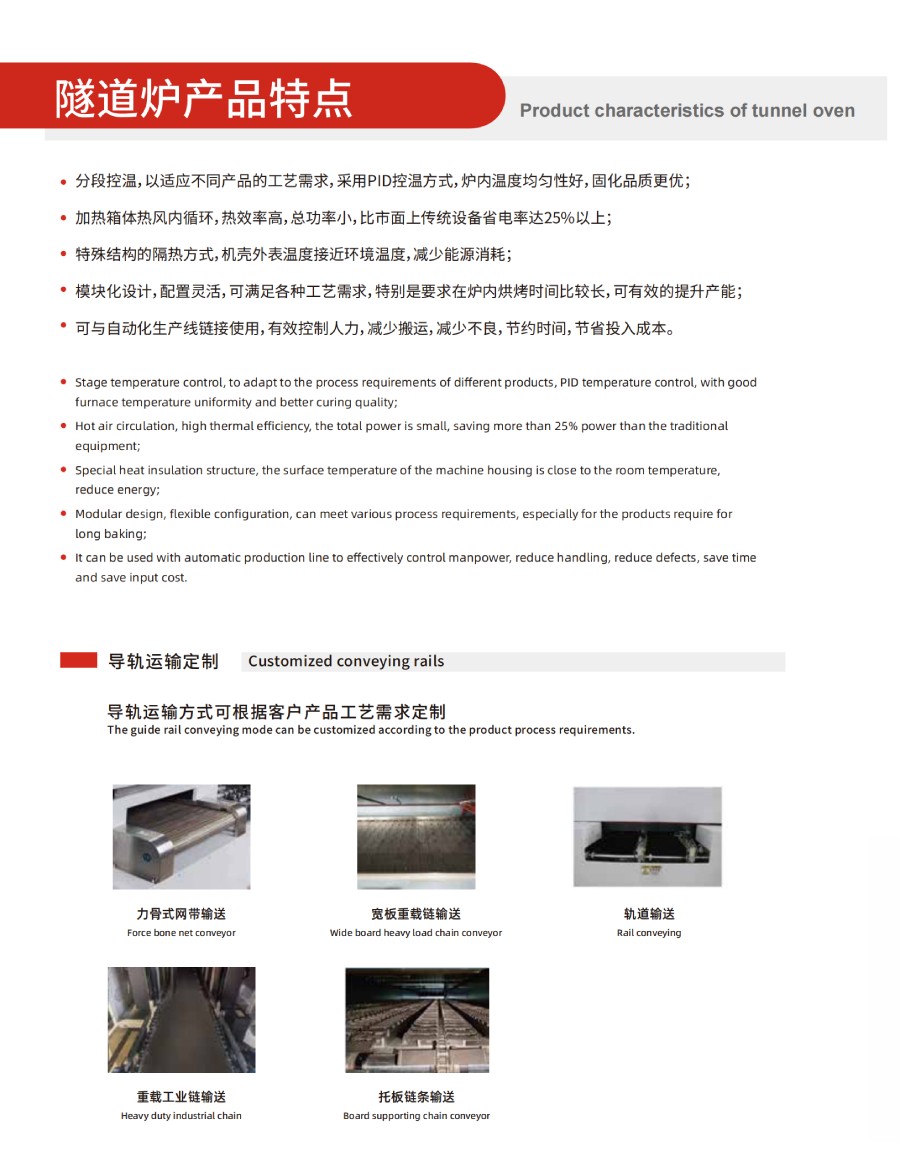

宽板重载链+导轨输送方式,运载能力更强,适用较重负载;

运输宽度可兼容,使用更加灵活,可满足多种尺寸产品的固化需求;

出入口可选配移载接驳,提升炉膛使用效率,满足多种复杂上下料工艺;

高温隧道炉介绍:

宽板重载链+导轨输送方式,运载能力更强,适用较重负载;

运输宽度可兼容,使用更加灵活,可满足多种尺寸产品的固化需求;

出入口可选配移载接驳,提升炉膛使用效率,满足多种复杂上下料工艺;

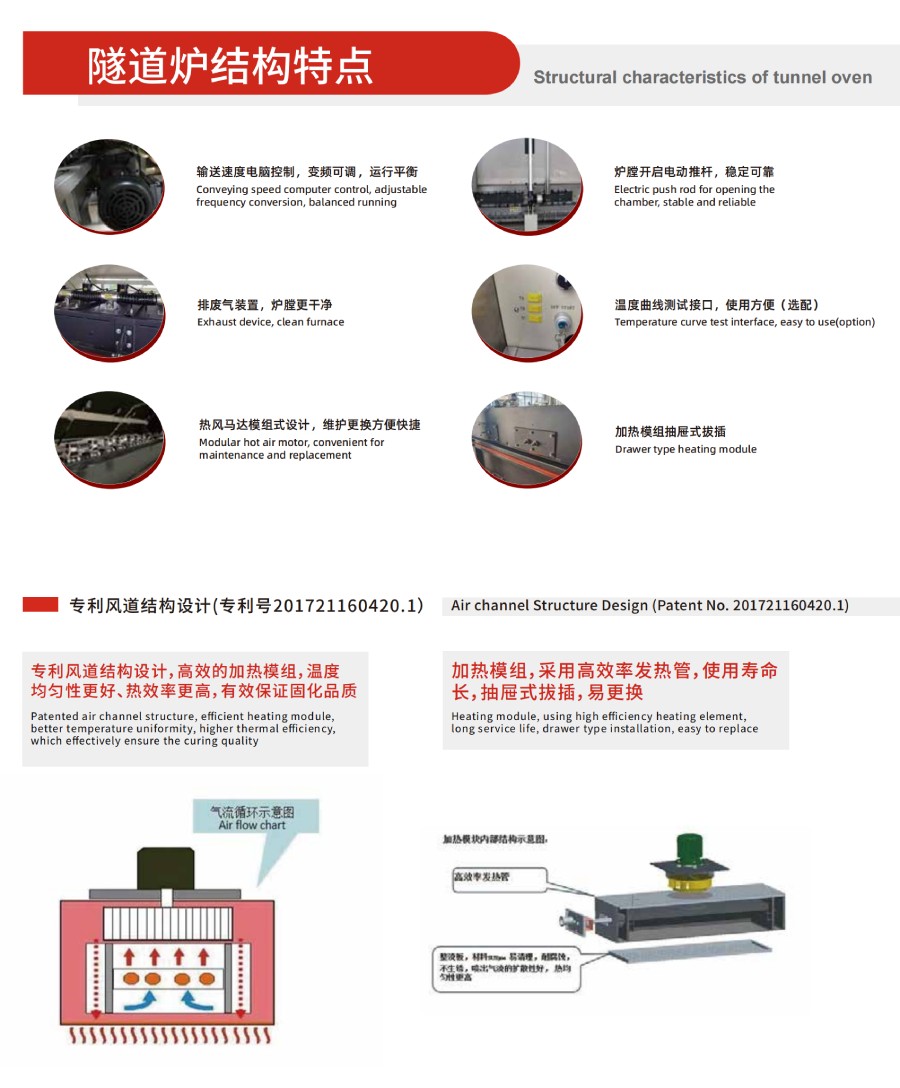

全模块化设计,维护保养方便快捷,减少维护时间及成本;

专利热风系统,热风对流传导更高效,热补偿更快;

全新炉膛结构设计,多层隔热,有效降低工作环境温度;


应用范围:

适用于固化无工艺边要求,无底部空间要求的产品;

适用于料盒式过炉方式, 如LED, Mini LED固晶烘烤等;

可配合上下位移载接驳机实现多通道输送产品,使用灵活,提高机器使用效率;

可配合自动化线生产,也可人工放置产品;

适用于LED, 电容, 电源等元器件产品封装固化烘烤工序;

涵盖领域:电子产品、汽车电子、半导体、3C产品等。


SHR-01K系列技术参数
设备型号SHR-01K(注:01-05T 500)SHR-01K(注:01-05T-850)备注
设备尺寸L3600xW1300xH1685mmL3600xW1650xH1685mm
设备重量1400kg1800kg
电源要求3P 5L 380V 50/60Hz3P 5L 380V 50/60Hz
控制系统PC+PLCPC+PLC
总功率约32KW约32KW
运输形式不锈钢宽板重载链不锈钢宽板重载链
输送宽度Max500mmMax850mm
产品高度(含治具)Max100mmMax100mm
入板高度900±20mm900±20mm
传送速度范围100-500mm/min100-500mm/min
速度控制方式变频器闭环无级调速变频器闭环无级调速
PCB传送方向左-右(可选:右-左)左-右(可选:右-左)
控温方式PIDPID
温度设定范围室温--200℃室温--200℃
加热系统通道上加热通道上加热
温区数量5个加热区5个加热区
加热区长度3000mm3000mm
冷却区长度可选配
升温时间约15min约15min设置温度150℃
运行功率约6KW约7kW
温度数值显示精度1℃1℃
异常报警三色信号灯+人机界面提示三色信号灯+人机界面提示
排风要求2-Φ150排风口,单个排风口排风量要求约15m³/min2-Φ150排风口,单个排风口排风量要求约15m³/min
参数存储可存储多种设置参数可存储多种设置参数
停电保护UPS延时关机UPS延时关机
气源要求
1.可选:机头机尾可凸出,凸出上炉膛外侧面尺寸300mm(整机尺寸会加长600mm)。
2.注明:根据产能要求,推荐温区数量优先选择:4温区、5温区、 8温区、9温区、10温区、12温区,可定制。
