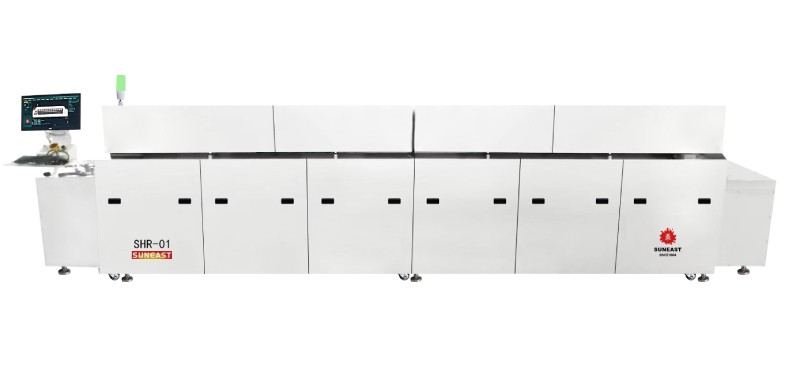

隧道式高温炉

型号:SHR-01Z

重载工业链+导轨输送方式,运行磨损更小,使用寿命长,更稳定可靠;

料框(载具)可差异设计,使用灵活,满足多种复杂上下料工艺;


隧道式高温炉介绍:

重载工业链+导轨输送方式,运行磨损更小,使用寿命长,更稳定可靠;

料框(载具)可差异设计,使用灵活,满足多种复杂上下料工艺;

全模块化设计,维护保养方便快捷,减少维护时间及成本;

专利热风系统,热风对流传导更高效,热补偿更快;

全新炉膛结构设计,多层隔热,有效降低工作环境温度;


应用范围:

适用于高负载料框式,大载具式过炉方式;

适用于产能大, 固化时间长的产品, 如:三极管后端烘烤, Mini LED固晶烘烤等;

适用于固化运输重型产品,如:新能源汽车驱动电机封装烘烤;

适用于PCB、LED、Mini LED、电容、电源等元器件产品烘烤工序;

涵盖领域:电子产品、汽车电子、半导体、3C产品等。


SHR-01Z系列技术参数
设备型号 SHR-01Z(注:01-05T-600) SHR-01Z(注:01-05T-950) 备注
设备尺寸 L3600xW1300xH1685mm L3600xW1650xH1685mm
设备重量 1400kg 1800kg
电源要求 3P5L 380V 50/60Hz 3P5L 380V 50/60Hz
控制系统 PC+PLC PC+PLC
总功率 约32KW 约32KW
运输形式 重载工业链 重载工业链
输送宽度 Max600mm Max950mm
产品高度(含治具) Max100mm Max100mm
入板高度 900±20mm 900±20mm
传送速度范围 100-500mm/min 100-500mm/min
速度控制方式 变频器闭环无级调速 变频器闭环无级调速
PCB传送方向 左-右(可选:右-左) 左-右(可选:右-左)
控温方式 PID PID
温度设定范围 室温--200℃ 室温--200℃
加热系统 通道上加热 通道上加热
温区数量 5个加热区 5个加热区
加热区长度 3000mm 3000mm
冷却区长度 可选配
升温时间 约15min 约15min 设置温度150℃
运行功率 约6KW 约7kW
温度数值显示精度 1℃ 1℃
异常报警 三色信号灯+人机界面提示 三色信号灯+人机界面提示
排风要求 2-Φ150排风口,单个排风口排风量要求约15m³/min 2-Φ150排风口,单个排风口排风量要求约15m³/min
参数存储 可存储多种设置参数 可存储多种设置参数
停电保护 UPS延时关机 UPS延时关机
气源要求
1.可选:机头机尾可凸出,凸出上炉膛外侧面尺寸300mm(整机尺寸会加长600mm)。
2.注明:根据产能要求,推荐温区数量优先选择:4温区、5温区、 8温区、9温区、10温区、12温区,可定制。
