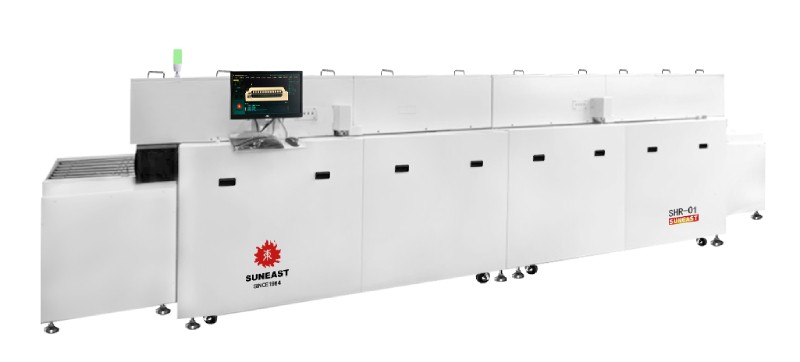

烘干隧道炉

型号:SHR-01B

定制不锈钢托板链条+导轨输送方式,耐磨性好,寿命长,运转稳定;

运输多通道设计,极大的拓展炉内产品容量,产能大;

可配置出入口多通道接驳,可实现自动上下料,减少人工成本;

烘干隧道炉介绍:

定制不锈钢托板链条+导轨输送方式,耐磨性好,寿命长,运转稳定;

运输多通道设计,极大的拓展炉内产品容量,产能大;

可配置出入口多通道接驳,可实现自动上下料,减少人工成本;

全模块化设计,维护保养方便快捷,减少维护时间及成本;

专利热风系统,热风对流传导更高效,热补偿更快;

全新炉膛结构设计,多层隔热,有效降低工作环境温度;


应用范围:

特别适用于料盒式过炉方式;

适用于多通道运输方式(6通道输送,10通道输送,16通道输送等);

适用于固化时间长, 要求产能大, 固化要求高的Mini LED固晶烘烤;

适用于PCB、LED、Mini LED、电容、电源等元器件产品烘烤工序;

涵盖领域:电子产品、汽车电子、半导体、3C产品等。



SHR-01B系列技术参数
设备型号 SHR-01B(注:01-08T-C06) 备注
设备尺寸 L6566xW1420xH1685mm
设备重量 1400kg
电源要求 3P5L 380V 50/60Hz
控制系统 PC+PLC
总功率 约45KW
运输形式 定制不锈钢托板链
运输通道数 6通道
产品高度(含治具) L162*W68-82*H160mm
入板高度 900±20mm
传送速度范围 30-150mm/min
速度控制方式 变频器闭环无级调速
PCB传送方向 -右(可选:右-左)
控温方式 PID
温度设定范围 室温--200
加热系统 通道上加热
温区数量 8个加热区
加热区长度 4800mm
冷却区长度 可选配
升温时间 15min 设置温度150
运行功率 6KW
温度数值显示精度 1℃
异常报警 三色信号灯+人机界面提示
排风要求 2-Φ150排风口,单个排风口排风量要求约15m³/min
参数存储 可存储多种设置参数
停电保护 UPS延时关机
气源要求
