波峰焊设备E-FLOW系列

型号:E-FLOW/450/610

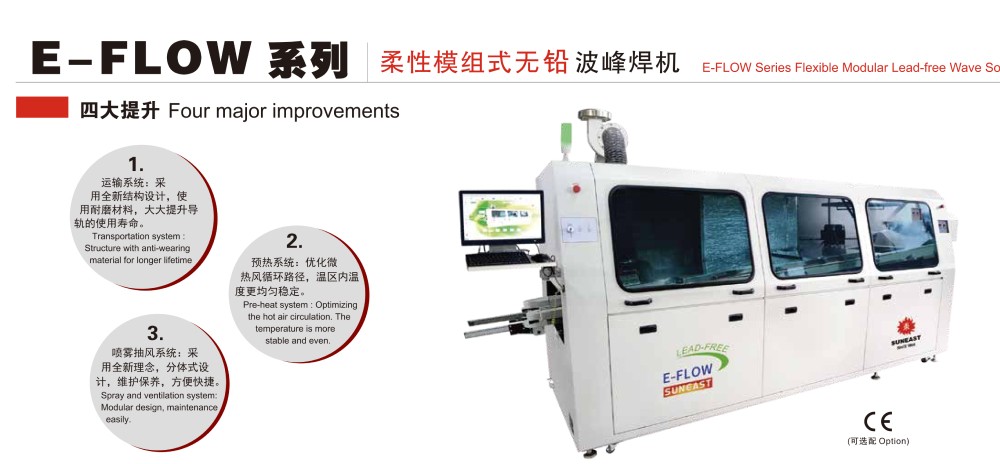

运输系统:采用全新结构设计,使用耐磨材料,大大提升导轨的使用寿命;

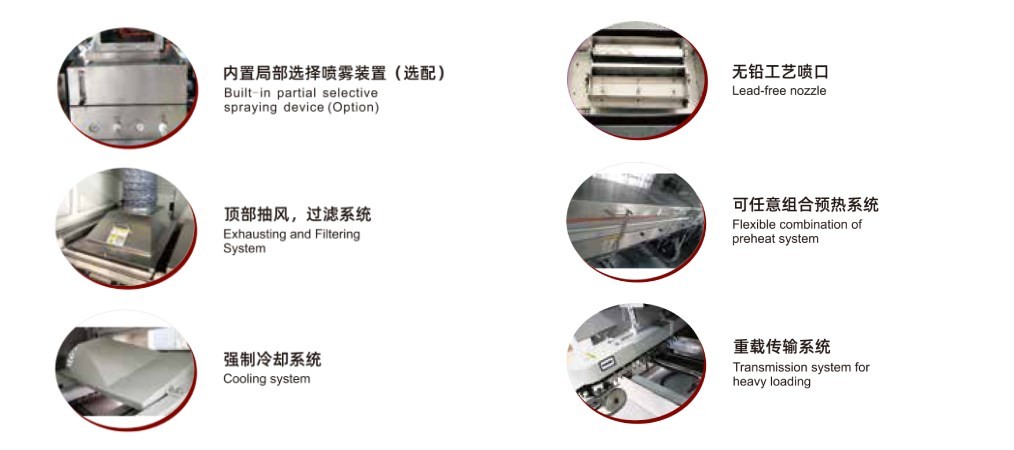

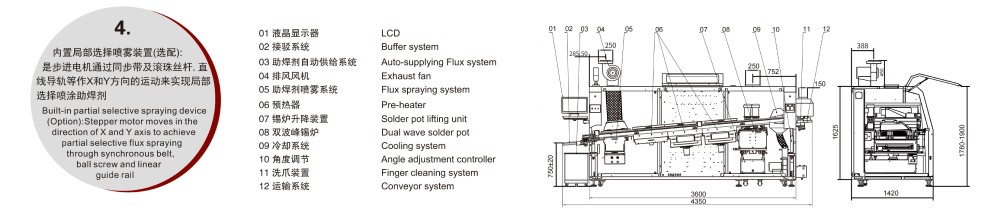

预热系统:优化微热风循环路径,温区内温度更均匀稳定;喷雾抽风系统:采用全新理念,分体式设计,维护保养,方便快捷;内置局部选择喷雾装置(选配):是步进电机通过同步带及滚珠丝杆,直线导轨等作X和Y方向的运动来实现局部选择喷涂助焊剂。


●传输系统:直联式入板结构,特制不锈钢链条传输,铝合金导轨独特设计,经久耐用;运输系统:采用分段浮动式结构,有效防止

导轨变形;

●预热系统:采用抽屉式模组式节能设计, 红外、热风任意组合, 温度控制采用PID方式, 使温控精度达到±2℃, 预热区与焊接区的

温度下降值≤5℃;

●喷雾系统:采用精密型调节阀进行数字化调节,方便管理。喷嘴移动采用步进马达控制。助焊剂自动稳压供给,可使喷雾流量迅速

达到饱和,顶部抽风,过滤系统;

●锡炉采用外热式加热,锡炉内胆采用铸铁制作,内表面防腐蚀处理,两个低流速喷口、低氧化量设计;

●强制式冷却系统,保证冷却速度在4~6℃/秒(可调);

●PC+PLC控制系统, Windows 7操作系统, 中/英文操作界面, 工艺曲线/数据自动存储功能, 助焊剂液面过低过

高报警;锡液面过低报警;

型号E-FLOWE-FLOW-450E-FLOW-610
外形尺寸LxWxH(mm)4350x1420x17504350*1520*17504350x1690x1750
重量Approx.1600kgApprox.1750kgApprox.1950kg
电源3PH  380V  50HZ3PH  380V  50HZ3PH  380V  50HZ
启动功率33KW33KW45KW
正常运行功率8KW8.5KW11KW
控制系统PC+PLCPC+PLCPC+PLC
喷雾移动步进马达步进马达步进马达
喷雾气压0.2Mpa-0.4Mpa0.2Mpa-0.4Mpa0.2Mpa-0.4Mpa
助焊剂流量控制OptionOptionOption
助焊剂自动添加标配标配标配
抽风方式上抽风上抽风上抽风
抽风管直径(mm)Φ250Φ250Φ250
抽风机功率750W750W750W
预热方式微热风/红外(Conve cti or VIR emitter)微热风/红外(Conv econ/Rom tt or)微热风/红外(ConvecionvIRomtlor)
温度控制方式PIDPIDPID
预热区数量333
预热区长度(mm)180018001800
预热温度可调范围室温~200℃室温~200℃室温~200℃
预热升温时间(min)约12min(设置:150℃)约12min(设置:150℃)约12min(设置:150℃)
热风马达150W  3PH  220VAC150W  3PH  220VAC250W  3PH  220VAC
宽度范围(mm)50~35050~45050-610
PCB传送方向L-R(可选:R-L)L-R(可选:R-L)L-R(可选:R-L)
传送速度范围(mm/min)500-1800500-1800500-1800
运输高度(mm)750±20750±20750±20
允许PCB元件高度(mm)上120 下15上120 下15上120 下15
速度控制方式变频器闭环无级调速变频器闭环无级调速变频器闭环无级调速
弹簧压片爪/D-40型鸭嘴爪/双钩爪/重型双钩爪,任选其一重型双爪/可选:冶具专用爪
导轨角度4-7°4-7°4-7°
锡炉类型机械式机械式机械式
锅炉材质铸铁铸铁铸铁
波峰调节方式变频器:电脑数字控制
冷却方式强制风冷,可选:冷水机
锡炉加热功率13.5KW13.5KW18KW
锡炉最高温度300℃300℃300℃
锡炉容量480kg550kg640kg
波峰驱动功率180W*2  3PH  220VAC180W*2  3PH  220VAC180W*2  3PH  220VAC
锡炉升温时间约150min(设置:250℃)约150min(设置:250℃)约150min(设置:250℃)
炉温控制方式PIDPIDPID
洗爪系统毛刷毛刷毛刷
