小型波峰焊ETS系列

型号:ETS-300

结构紧凑,占地面积小,节省场地

PC+PLC控制系统

红外预热,热效率高,温度均匀性好

喷雾采用步进马达驱动,更加平稳可靠

采用缩小容量锡炉,降低成本投入

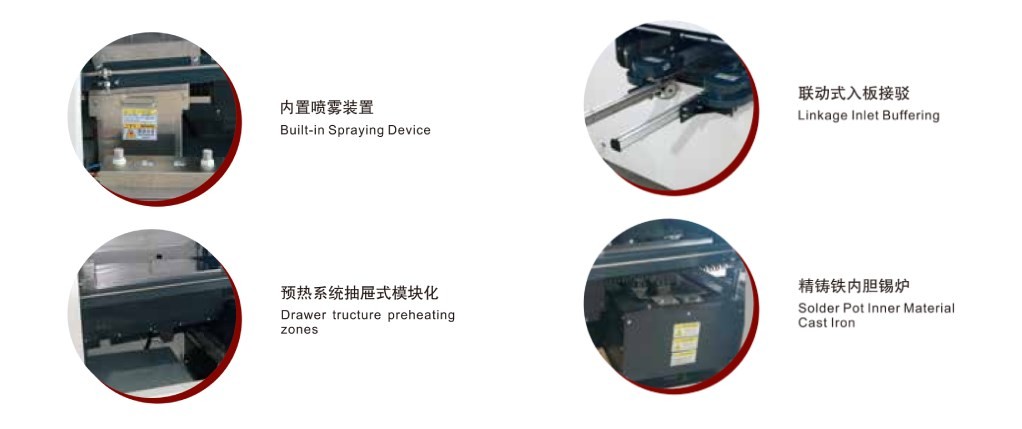

波峰焊ETS系列产品特点:

●传输系统:直联式入板结构,特制不锈钢链条传输,铝合金导轨独特设计,经久耐用;运输系统:采用分段浮动式结构,有效防止导轨变形;

●预热系统:采用抽屉式模组式节能设计, 红外预热, 温度控制方式采用PID方式, 使温控精度达到±2℃, 预热区与焊接区的温度下降值≤5℃;

●喷雾系统:采用精密型调节阀进行数字化调节,方便管理。喷嘴移动采用步进马达控制。助焊剂自动稳压供给,可使喷雾流量迅速达到饱和,顶部抽风,过滤系统;

●锡炉采用外热式加热,锡炉内胆采用铸铁制作,内表面防腐蚀处理,两个低流速喷口、低氧化量设计;

●强制自然风冷却系统;

●PC+PLC控制系统, Windows 7操作系统, 中/英文操作界面, 工艺曲线/数据自动存储功能, 助焊剂液面过低过高报警; 锡液面过低报警;


型号ETS-300ETS-300E

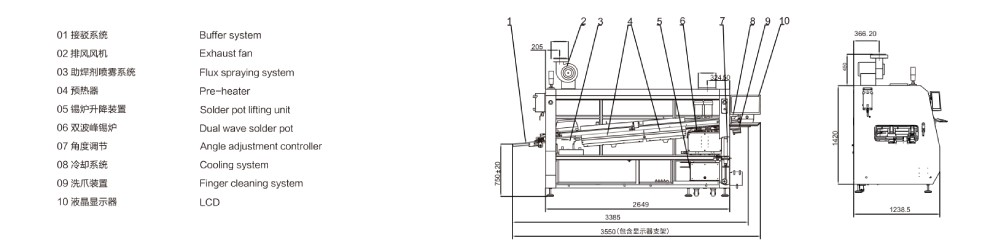

外形尺寸LxWxH(mm)3385x1240x15403385x1190x1540
重量约1150kg约1100kg
电源3PH  380V  50HZ3PH  380V  50HZ
启动功率28KW27KW
正常运行功率7KW6.7KW
控制系统PC+PLCPC+PLC
喷雾移动步进马达步进马达
喷雾气压0.2Mpa~0.4Mpa0.2Mpa~0.4Mpa
助焊剂流量控制optionoption
助焊剂自动添加标配标配
抽风方式上抽风/
抽风管直径(mm)Φ250Φ250
抽风机功率370W/
预热方式红外红外
温度控制方式PIDPID
预热区数量22
预热区长度(mm)1500mm1500mm
预热温度可调范围室温~200℃室温~200℃
预热升温时间(min)约12min(设置:150℃)约12min(设置:150℃)
宽度范围(mm)50~30050~300
PCB传送方向L-R(可选:R-L)L-R(可选:R-L)
传送速度范围(mm/min)500~1800500~1800
运输高度(mm)750±20750±20
允许PCB元件高度(mm)上120 下15上120 下15
速度控制方式变频器闭环无级调速变频器闭环无级调速
1.重型双钩爪  2.轻型双钩爪1.重型双钩爪  2.轻型双钩爪
导轨角度4~6°4~6°
锡炉类型机械式机械式
锅炉材质铸铁铸铁
波峰调节方式电脑数字控制电脑数字控制
冷却方式强制风冷/
锡炉加热功率9KW220V 9KW
锡炉最高温度300°C300°℃
锡炉容量350KG350KG
波峰驱动功率180W*2  3PH  220VAC180W*2  3PH  220VAC
锡炉升温时间约150min(设置:250℃)约150min(设置:250℃)
炉温控制方式PIDPID
洗爪系统毛刷/
