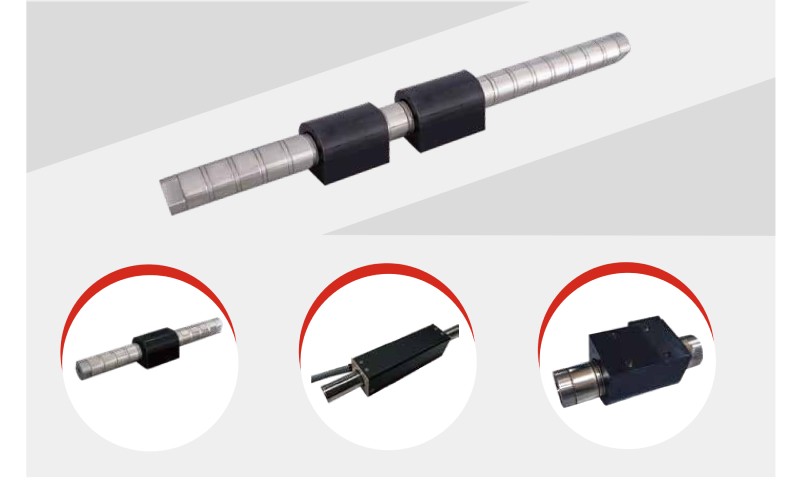

圆柱形直线电机应用说明：
空心圆柱形直线电机集其小尺寸大推力、高效、安装容易等优点，不少马达成功的解决了紧凑设计中不可或 缺的应用。
圆柱形直线电机特点：
峰值推力144-352N
空心无刷设计
零磁槽力零吸附力
线圈绕组轻量化小尺寸
高加速度和高定位精度
紧凑型设计
| TM 24系列圆柱形直线电机参数PARAMETERS OF TM 24 SERIES MOTOR | |||||||
| 参数Parameter | 单位Unit | TM24X2 | TM24X3 | TM24X4 | TM24X5 | TM24X6 | TM24X7 |
| 最大推力(N) Peak Force | N | 54 | 78 | 104 | 130 | 156 | 203 |
| RMS推力(N) RMS Force | N | 8.78 | 12.68 | 16.9 | 21.13 | 23.35 | 32.99 |
| 推力常数(N/A) Force Constant | N/A | 6.75 | 9.75 | 13 | 16.25 | 19.5 | 25.38 |
| RMS电流(A) RMS Current | A | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 |
| 峰值电流(A) Peak Current | A | 8 | 8 | 8 | 8 | 8 | 8 |
| 相-相电阻(Ohms) Rphas to phase | Ohms | 7.1 | 10.7 | 14.3 | 17.9 | 21.5 | 25.6 |
| 相-相电感(mH) Lphase to phase | mH | 1.67 | 2.5 | 3.3 | 4.2 | 5 | 7.25 |
| 反电动势Vrms/(m/s) Back EMF constant | Vrms/m/s | 5.54 | 8 | 10.66 | 13.33 | 15.99 | 20.81 |
| 母线电压(V) Driver Bus Voltage | V | 48 | 48 | 48 | 48 | 48 | 48 |
| 磁铁距离(mm) Magnetic Pitch | mm | 26 | 26 | 26 | 26 | 26 | 26 |

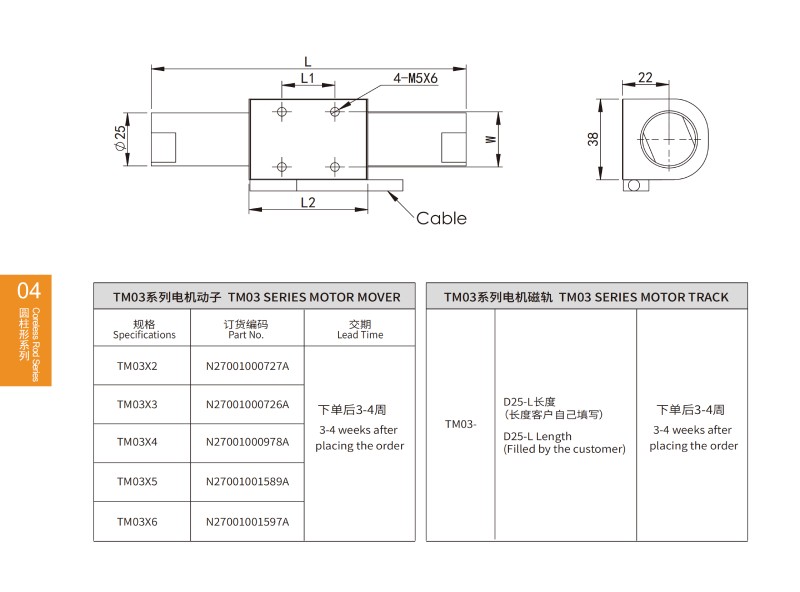

| 装配孔距 Assembly pitch | L1/mm | 18.26 | 30.26 | 42.26 | 55 | 67 | 110 |
| W/mm | 20 | 20 | 20 | 20 | 20 | 20 | |
| 动子长度(L/mm) Mover length | L2/mm | 26 | 38 | 50 | 62 | 76 | 110 |
| 磁轨外径(mm) Magnet track O.D. | mm | 16 | 16 | 16 | 16 | 16 | 16 |
| 磁轨长度(L/mm) Magnet length | L/mm | <400 | <400 | <400 | <400 | <400 | <400 |
| 质量(M/kg) Quality | M/kg | 0.08 | 0.1 | 0.143 | 0.86 | 0.91 | 1.2 |
