在线式独立焊接机

型号:SUNFLOW S

自主研发电磁泵;

采用滚轮输送系统增大焊接空间;

模块化设计,易维护;

全程显示焊接状态;

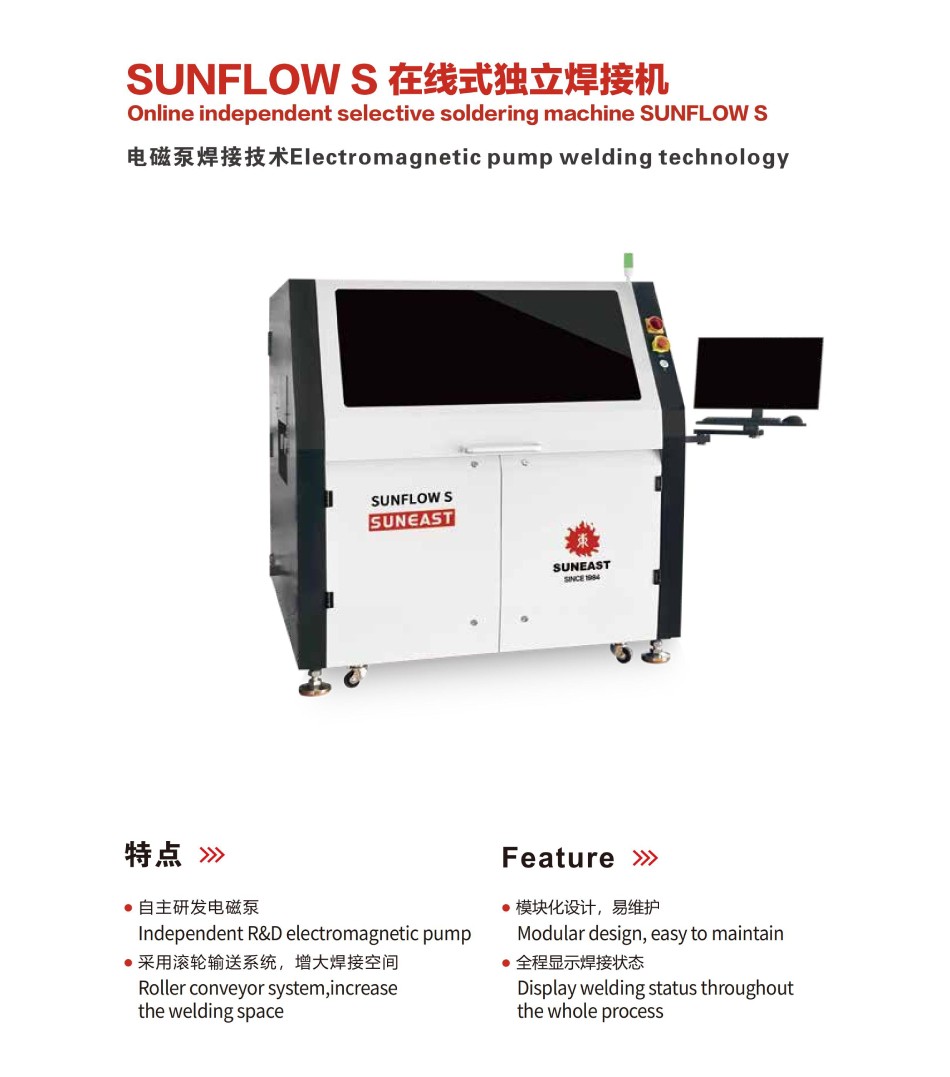

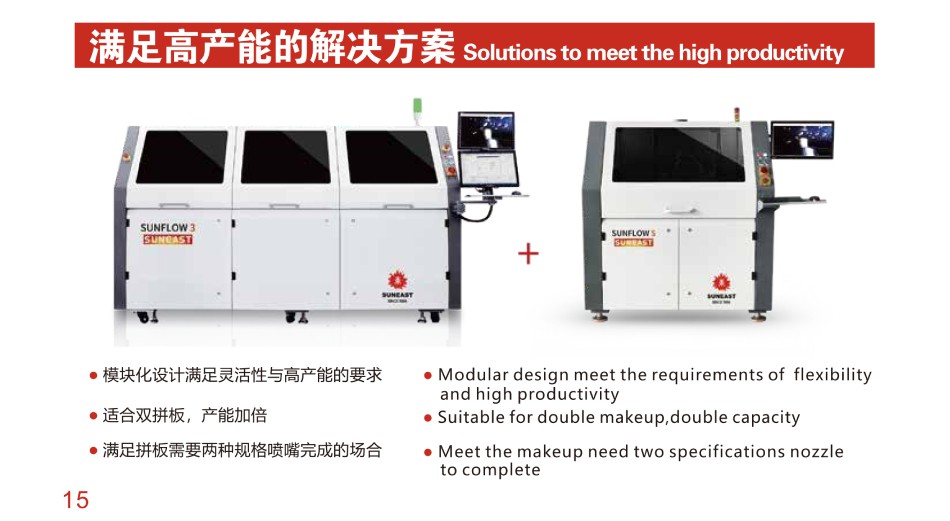

在线式独立焊接机产品特点:

自主研发电磁泵

模块化设计,易维护

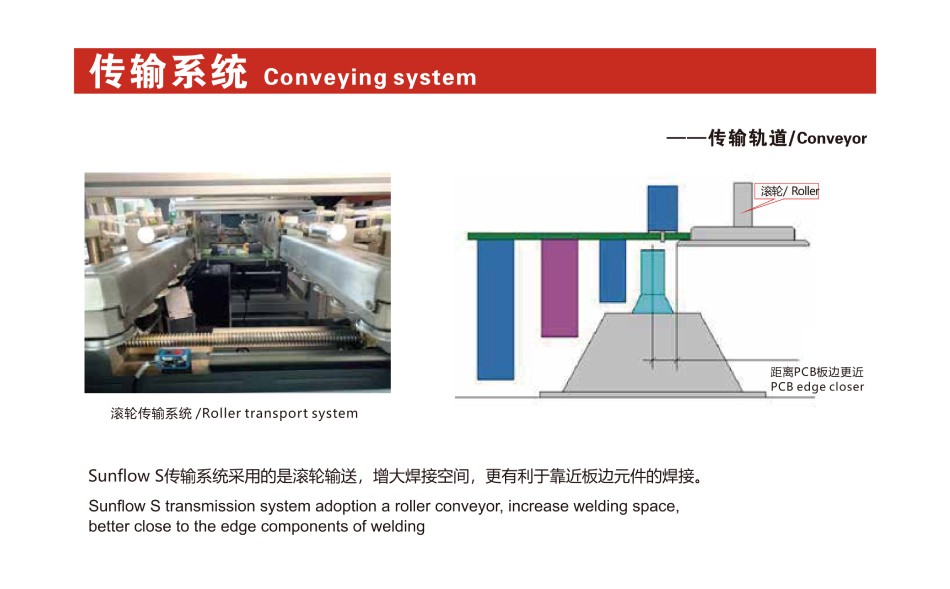

采用滚轮输送系统,增大焊接空间

全程显示焊接状态


标准机基本结构模块:

预热模块焊接模块传送系统

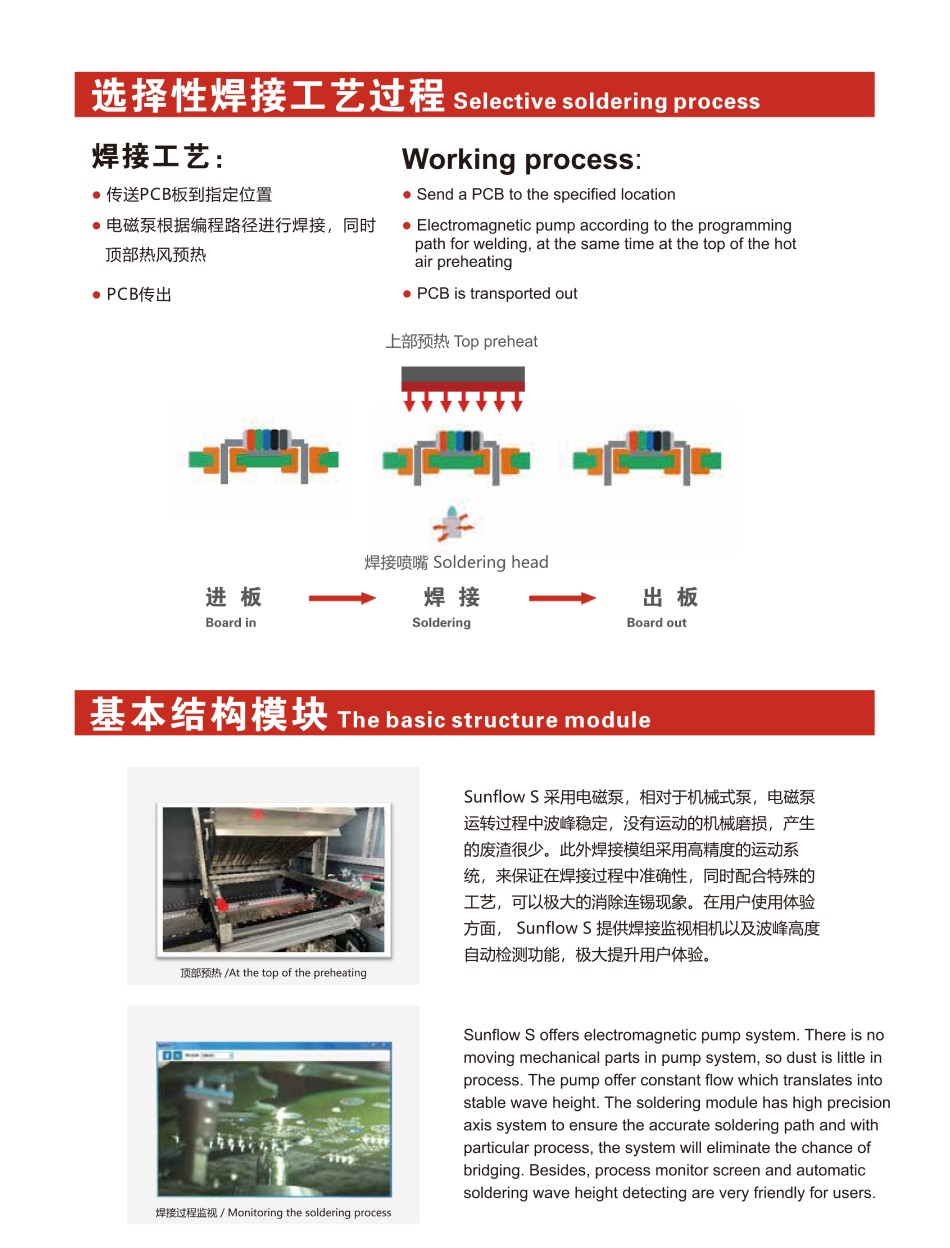

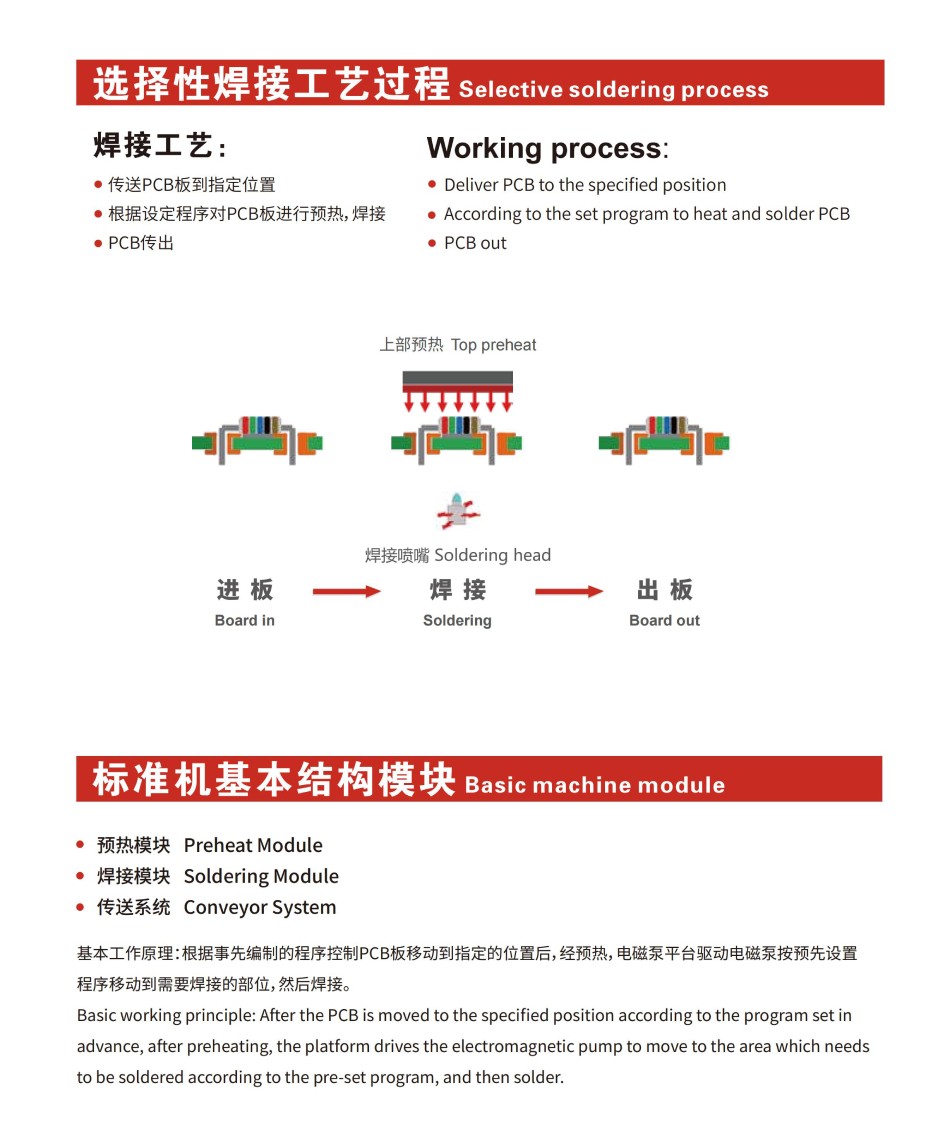

选择性焊接工艺过程:

1、传送PCB板到指定位置;

2、根据设定程序对PCB板进行预热、焊接;

3、PCB传出;

基本工作原理:根据事先编制的程序控制PCB板移动到指定的位置后,经预热,电磁泵平台驱动电磁泵按预先设置程序移动到需要焊接的部位,然后焊接。

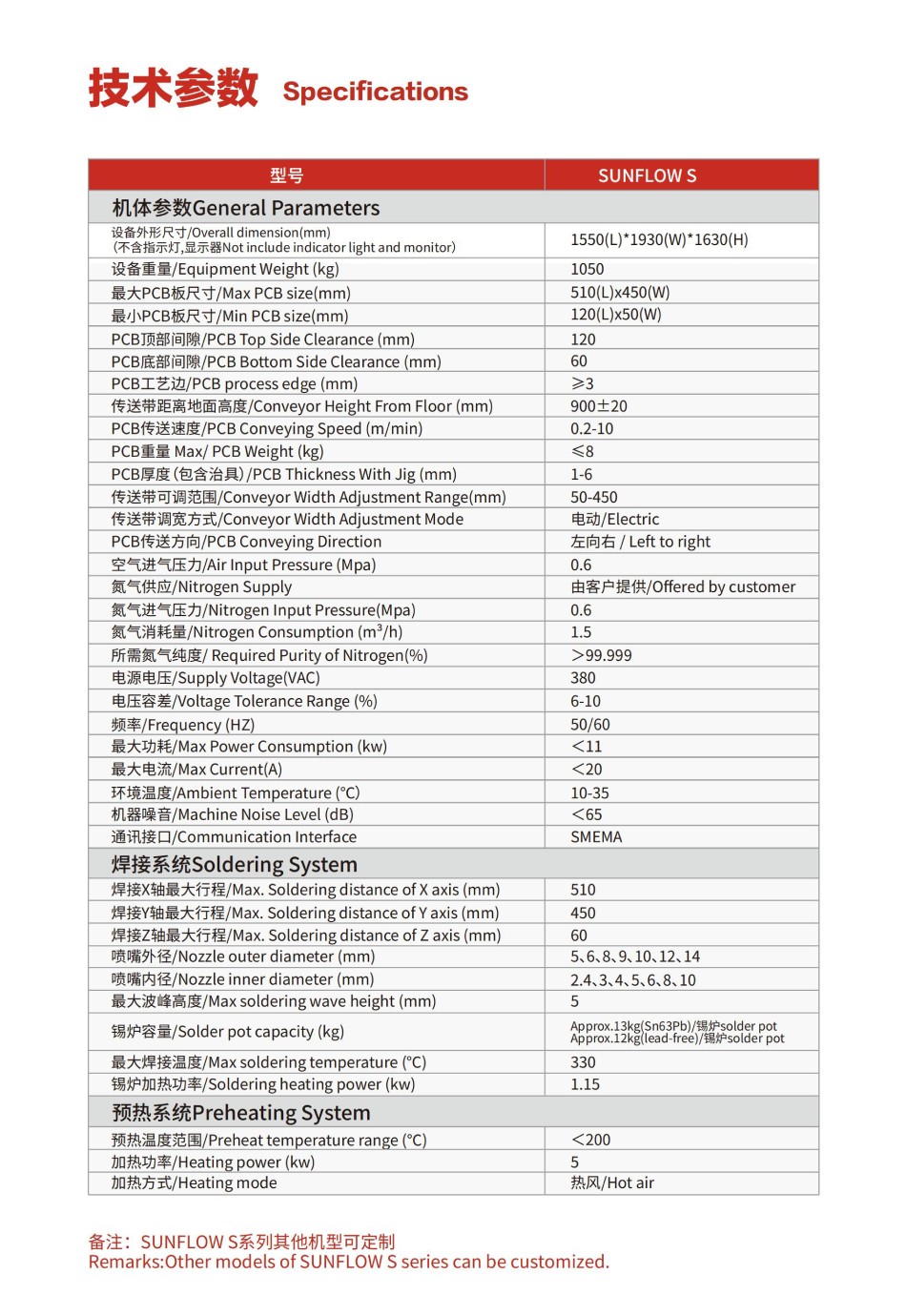

技术参数
型号   SUNFLOwS
机体参数

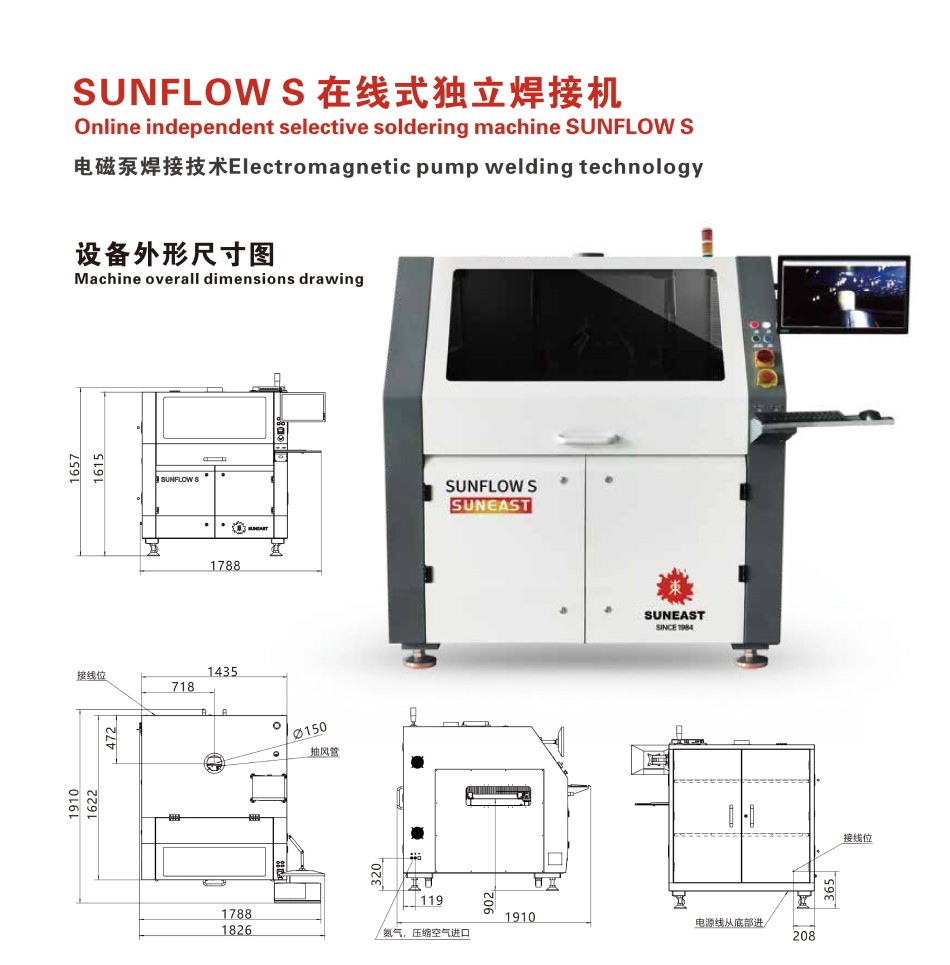

设备外形尺寸(不含指示灯,显示器)(mm)    1550(L)*1930(W)*1630(H)
设备重量(kg)    1050
最大PCB板尺寸(mm)    510(L)x450(W)
最小PCB板尺寸(mm)    120(L)x50(W)
PCB顶部间隙(mm)    120
PCB底部间隙(mm)    60
PCB工艺边(mm)    ≥3
传送带距离地面高度(mm)    900±20
PCB传送速度(m/min)    0.2-10
PCB重量(kg)    ≤8
PCB厚度(包含治具)(mm)    1-6
传送带可调范围(mm)    50-450
传送带调宽方式    电动
PCB传送方向    左向右
空气进气压力(Mpa)    0.6
氮气供应    由客户提供
氮气进气压力(Mpa)    0.6
氮气消耗量(m³/h)    1.5
所需氮气纯度(%)    >99.999
电源电压(VAC)    380
电压容差(%)    6-10
频率(HZ)    50/60
最大功耗(kw)    <11
最大电流(A)    <20
环境温度(℃)    10-35
机器噪音(dB)    <65
通讯接口    SMEMA
焊接系统
焊接X轴最大行程(mm)    510
焊接Y轴最大行程(mm)    450
焊接Z轴最大行程(mm)    60

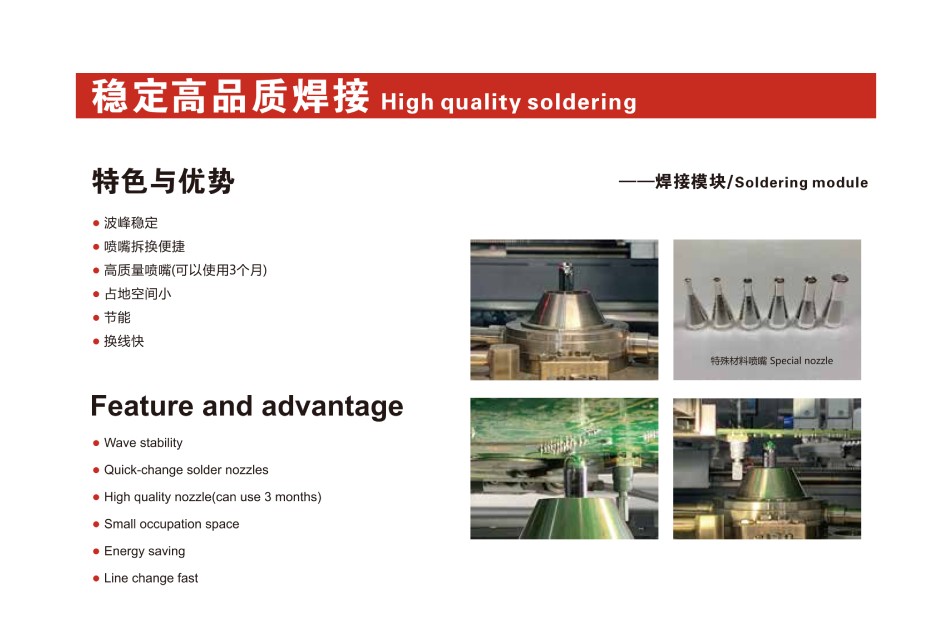

喷嘴外径(mm)    5、6、8、9、10、12、14
喷嘴内径(mm)    2.4、3、4、5、6、8、10
最大波峰高度(mm)    5
锡炉容量(kg)  Approx.13kg(无铅)/锡炉
Approx.12kg(有铅)/锡炉
最大焊接温度(℃)    330
锡炉加热功率(kw)    1.15
预热系统
预热温度范围(℃)    <200
加热功率(kw)    5
加热方式    热风/Hot air
备注:SUNFLOW S系列其他机型可定制
