一、FPC特性与工艺要求：

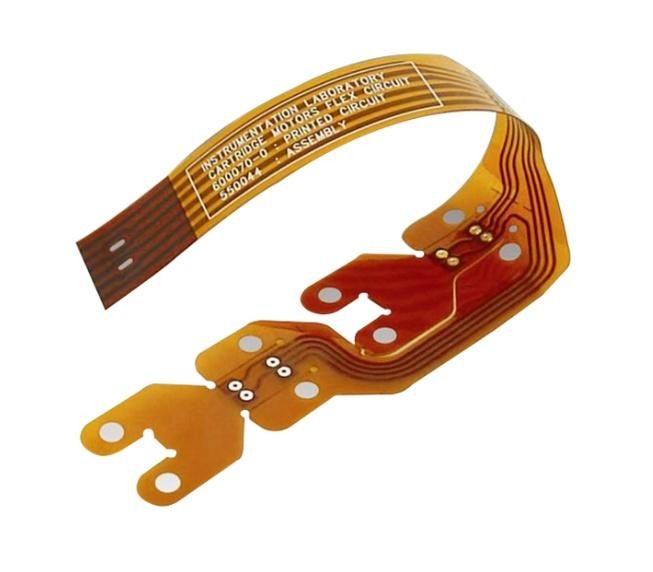

FPC全称：柔性印制电路板（Flexible Printed Circuit），以质量轻、厚度薄、三维空间内可自由弯曲折叠等优良特性而备受青睐。

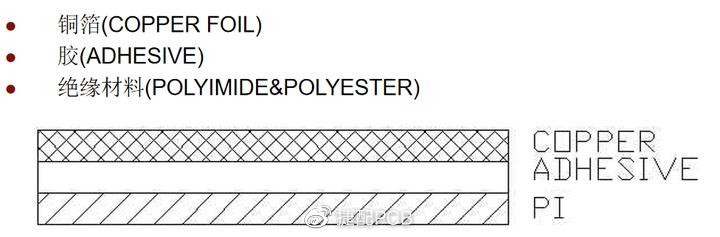

FPC是以聚脂薄膜（PET）或聚酰亚胺(PI)为基材制成的一种具有高度可靠性，绝佳挠曲性的印刷电路，通过在可弯曲的轻薄塑料片上，嵌入电路设计，使在窄小和有限空间中堆嵌大量精密元件，从而形成可弯曲的挠性电路。此种电路可随意弯曲、折叠，重量轻，体积小，散热性好，安装方便，冲破了传统的互连技术。在柔性电路的结构中，组成的材料是绝缘薄膜、导体和粘接剂。
FPC单双面板的生产流程如下：
单面板：开料→烘烤→贴干膜→曝光→显影→蚀刻→脱膜→前处理→贴覆盖膜→压合→固化→表面处理→电测→装配→压合→固化→文字→外形→终检→包装出货
双面板：开料→烘烤→钻孔→黑孔→VCP→前处理→贴干膜→曝光→显影→蚀刻→脱膜→前处理→贴覆盖膜→压合→固化→表面处理→电测→装配→压合→固化→文字→外形→终检→包装出货
FPC生产制作过程繁琐而且难度较大，所以与普通PCB比较，FPC单位面积电路的造价高很多，并且所花费的时间也更多，但是，由于FPC优异的柔性、轻薄和可靠性等特性，给众多领域的设备和产品提供了更广泛的实现空间和新的设计方案，越来越受到广大方案工程师的青睐。
同时我们也看到FPC生产制作过程中，多次应用到烘烤和固化。

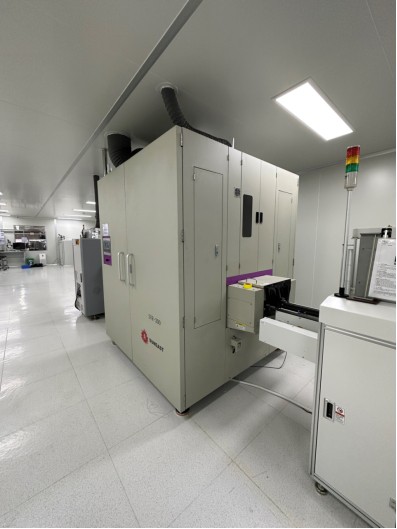

日东在线式垂直固化炉采用双升降系统，储板数量多，控温精准、满足各种温度曲线烘干固化工艺的要求，特别适合FPC的烘干和固化。
二、日东科技垂直炉对于FPC的烘干和固化有以下特点：
1、传输系统双升降系统，储板数量多，可满足高效率的生产要求；
2、炉腔内走板检测采用进口光纤感应器，最大限度保证运行可靠性：
3、采用前后侧共12加热模块，热补偿效率高；各模块独立控温，实时监测温度的变化，保证炉内温度偏差≤±2℃
4、配置标准SMEMA通信接口，连接上下位机，自动控制进出板；
5、推板机构采用高精度步进马达控制，保证推板准确度。
6、机架顶部设有快速抽风降温口，遇设备异常，可快速冷却炉膛内温度，便于检查；
配置废气排风口，保持炉腔内空气洁净；
7、设备入板侧及出板侧安装有玻璃窗，方便实时观察炉膛内的运行状况
8、日东在线式垂直固化炉不仅适合普通FPC的烘干和固化，还可应用于超长FPC的烘干和固化。
